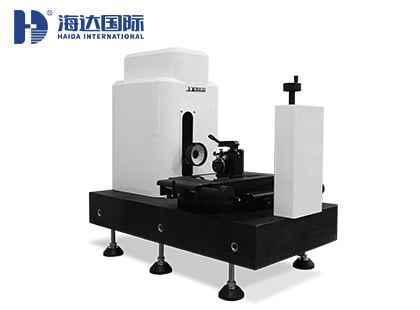

一、臥式影像測量?jī)x簡介

1、臥式影像儀應用于刀具行業，是光、機、電一體化的精密高效計量?jī)x器。本儀器可取代臥式投影儀的功能，廣泛應用于CNC銑刀，絲錐，鉆頭等，方便測量刀具的前角、后角、螺旋角、齒隙角、槽前角、牙型角等專用刀具角度。

二、臥式影像測量?jī)x儀器參數

1.行程：200x100x100mm
2.大理石立柱。
3.1/3"750 線高清彩色相機
4.分辨率 0.5um 玻璃光柵尺。
5.0.7-4.5X 手動變倍鏡頭。
6.源興手動測量軟件。
7.4 環 8 區上光源。
8.V 型交叉導軌及光桿傳動

三、臥式影像測量?jī)x測量軟件介紹

1、自動測量功能：鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧

2、手動CNC：在有夾具的情況下面可以進行半自動測量（測量效率遠高于同行）

3、輔助對焦：幫助找到最清晰時候的Z位置（輔助調焦提高測量精度）

4、圖片輸出：測量結果可以圖片的格式輸出（相當于數碼相機功能）

5、形位公差：圓度，直線度，平行度，垂直度，同心度

6、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示

7、CCD矯正：矯正圖像畸變

8、輪廓跟蹤：通過軟件自動計算出工件的輪廓并顯示出來（清晰顯示測量位置）

9、矢量繪圖功能：圖元字體可以無級的放大縮小

10、標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注

11、命令行：可以由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要

12、地圖測量：可把所拍的工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作 （合成大圖片）

13、虛擬測量：虛擬測量技術使影像測量軟件可脫離硬件機臺。在沒有機臺和產品的情況下，軟件同樣可以測量產品的尺寸（可以脫機測量）

14、二維抄數：可將產品外形描出，描出的圖形可轉入AutoCAD形成工程圖，可以做逆向工程

15、SPC分析：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出X-R圖，散點圖，折線圖，柱狀圖等
